Zastosowanie systemu akwizycji danych o przemieszczeniu

1. Instrukcja systemu:

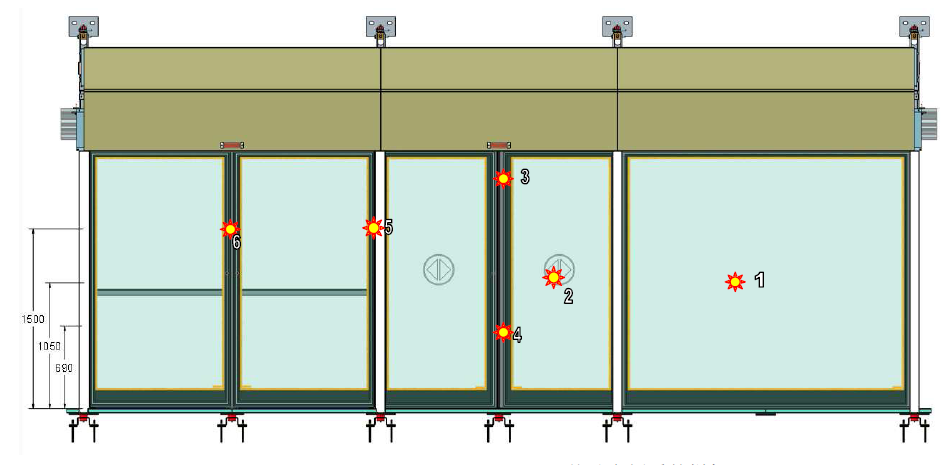

Pomiar odkształcenia drzwi ekranowych oznacza testowanie odkształcenia jednych drzwi przesuwnych, jednych drzwi stałych, dwóch drzwi awaryjnych i ich pokrywy w symulowanym ciśnieniu wiatru i sytuacji obciążenia tłumem. Zobacz poniższy rysunek:

2. Sprzęt testowy

1) LVDT: 10-18 szt., zakres skoku: 0-25 mm.

2) Wspornik LVDT: 10-18 szt.

3) kabel danych: 10-18 szt., po 10 metrów każdy. Służy do podłączenia czujnika przemieszczenia LVDT i hosta akwizycji sygnału.

4) host akwizycji sygnału: 1 szt., używany do jednoczesnego monitorowania 18-kanałowych sygnałów przemieszczenia czujnika.

5) kabel danych: 2 szt., do przesyłania danych między hostem akwizycji sygnału a komputerem przenośnym, długość każdego 2 m

Czujniki LVDT (z uchwytem) --- host akwizycji sygnału --- komputer przenośny

3. Przetestuj sprzęt i oprogramowanie

1) 18 kanałów hosta jest niezależnych, a każdy kanał ma wskaźnik sygnału. W stanie roboczym testu odpowiedni wskaźnik kanału jest zielony, co oznacza, że ​​kanał działa normalnie; na przykład, jeśli jest czerwony, oznacza to, że kanał jest nienormalny i nie zebrano żadnych danych.

2) Klient może zresetować odpowiedni kanał za pomocą przełączników sprzętowych.

3) oprogramowanie monitoruje dane 18 kanałów jednocześnie i wyświetla odpowiadające im przebiegi i rzeczywiste wartości w czasie rzeczywistym. Tryb wyzwalania przyciskiem jest przyjęty w interfejsie i zaczyna działać po naciśnięciu przycisku, a przestaje działać po ponownym naciśnięciu przycisku, a odpowiadające mu dane można eksportować i odtwarzać.

4) Częstotliwość roboczą można regulować w zakresie od 0,1 s do 0,5 s.

5) można ustawić wartość alarmową.

6) Każdy kanał można zresetować do 0 za pomocą oprogramowania

7) wartość w czasie rzeczywistym można wyświetlić z dokładnością do 0,001.

Uwagi:

Proszę trzymać się z dala od urządzeń o silnym natężeniu prądu, urządzeń o dużych zakłóceniach prądu podczas korzystania z tych czujników LVDT. I włączyć zasilanie i pozwolić urządzeniu rozgrzać się przez 5 minut przed uruchomieniem oprogramowania do zbierania danych
