Czujniki kąta
Czujniki serii SAHC to jednoczęściowe liniowe czujniki położenia kąta styku. Czujniki wykorzystują technologię efektu Halla, która wykorzystuje pole magnetyczne generowane przez magnesy trwałe do działania. Zapewniają liniową zmianę napięcia wyjściowego (proporcjonalną do napięcia wejściowego) odpowiadającą kątowi obrotu wału wejściowego.
Czujnik z wyjściem liniowym od 0° do 360°, nie wymaga kompensacji
-
Aplikacje
-
Podstawowe parametry
-
Wymiary
-
Model
-
Poproś o wycenę
-
Produkty powiązane
ZASTOSOWANIA
-
-
Shift Position Detection -

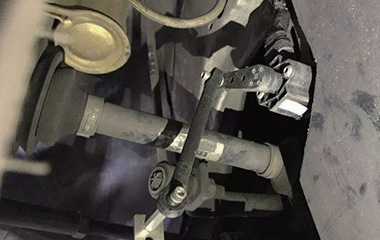

Vehicle Height Detection -

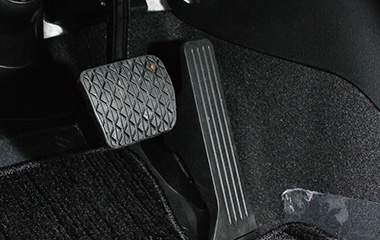

Gas Pedal Position Detection
PODSTAWOWE PARAMETRY
| Model | Seria SAHC01-120 |
| Napięcie wejściowe | 5,0 V prądu stałego ± 10% |
| Kąt pomiaru | 0~120° |
| Sygnał wyjściowy | Dostępne opcje wyjścia analogowego, PWM lub SENT 0,5~4,5 V. Zakres pomiaru: 5° do 85°. Wyjście jest liniowe od 10% do 90% napięcia wejściowego. |
| Funkcja zaciskania wyjścia | 0° do 5°: 10% napięcia wejściowego 85° do 120°: 90% napięcia wejściowego |
| Liniowość wyjściowa | ±3% pełnej skali |
| Materiał obudowy | Tworzywo sztuczne wzmocnione włóknem szklanym |
| Okres użytkowania | Ponad 10 milionów pełnych cykli |
| Stopień ochrony | IP67 |
| Odporność na wibracje | 1 g RMS osiowo, 5 g RMS poziomo, 8 g RMS pionowo; 20 Hz do 2 kHz |
| Temperatura pracy | -40 ℃~+135 ℃ |
| Temperatura przechowywania | -40 ℃~+150 ℃ |
| Metoda okablowania | Okablowanie wyjścia końcowego |
