Czujnik ciśnienia
Czujnik ciśnienia serii SYP wykorzystuje tensometry metalowe lub tensometry półprzewodnikowe przymocowane do określonej powierzchni elementu sprężystego. Gdy wielkości fizyczne, takie jak siła, moment obrotowy, prędkość, przyspieszenie i natężenie przepływu, działają na element sprężysty, powoduje to zmiany naprężenia i odkształcenia elementu, co z kolei powoduje zmiany rezystancji tensometru. Zmiana rezystancji jest przetwarzana przez obwód i wyprowadzana jako sygnał elektryczny, co jest zasadą działania czujnika tensometrycznego rezystancyjnego. Czujnik ciśnienia serii SYP wykorzystuje precyzyjne komponenty czujnika ciśnienia, a wbudowany obwód przekształca miliwoltowy sygnał wyjściowy czujnika pod ciśnieniem na standardowy sygnał wyjściowy prądu lub napięcia. Struktura przyjmuje w pełni zintegrowany proces spawania ze stali nierdzewnej, aby zapewnić, że produkt może pracować stabilnie przez długi czas w trudnych warunkach pracy.
Czujnik ciśnienia przeciwwybuchowy serii SYP250E to produkt zaprojektowany specjalnie do niebezpiecznych warunków pracy, w których mogą wystąpić wybuchy. Produkt ten obejmuje dwa rodzaje przeciwwybuchowych: iskrobezpieczny przeciwwybuchowy i przeciwwybuchowy, które przeszły certyfikację przeciwwybuchową National Explosion proof Electrical Product Quality Supervision and Inspection Center.
Dobre właściwości w bardzo niskich temperaturach, stabilna praca w temperaturze -40 stopni Celsjusza
Szeroki zasięg, odporność na zakłócenia częstotliwości radiowych, stabilny sygnał
Duża odporność na przeciążenia (4-krotnie), odporność na wibracje, uderzenia i uderzenia piorunów
Bogaty wybór sond, odpowiednich do pracy w wysokich i niskich temperaturach, w środowiskach korozyjnych i wodoodpornych
-
Aplikacje
-
Podstawowe parametry
-
Wymiary
-
Model
-
Poproś o wycenę
-
Produkty powiązane
ZASTOSOWANIA
-
-

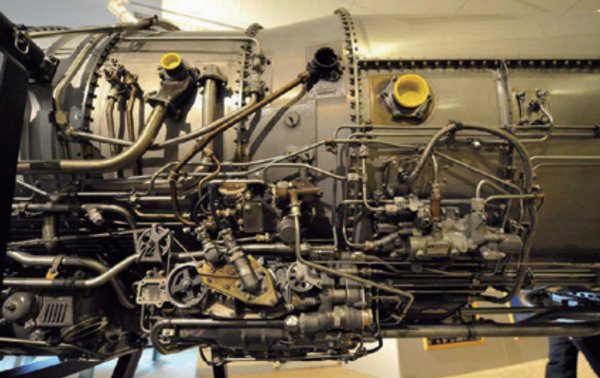

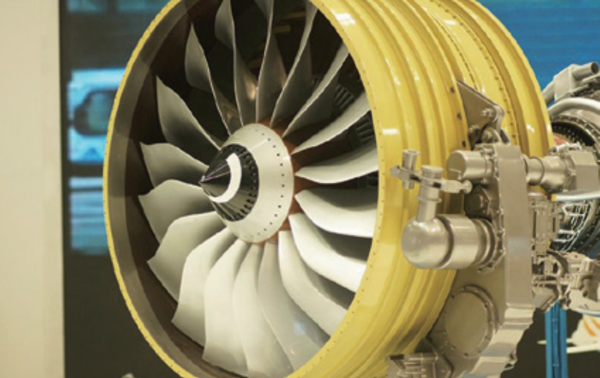

Engine pressure detection -

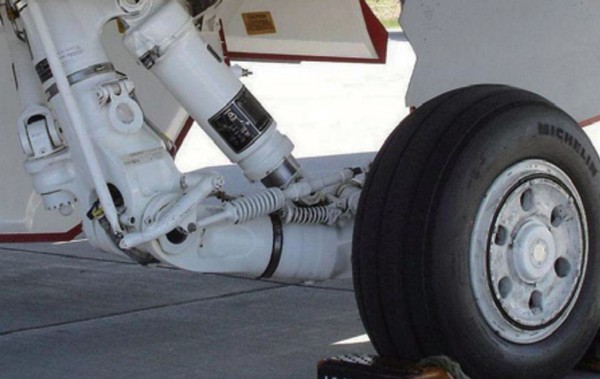

Hydraulic mechanism pressure detection -

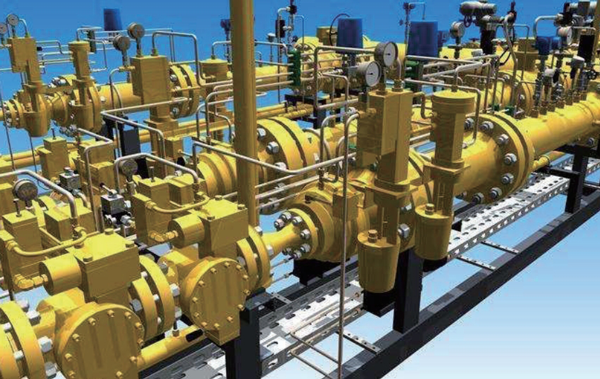

Channel pressure detection
PODSTAWOWE PARAMETRY
| Seria produktów | SYP030 | SYP210 | SYP240H | SYP250T | SYP250E | SYP265L | 25 tys. funtów syryjskich |
| Aplikacja | Małe okazje | Klimatyzacja samochodowa | Sterowanie hydrauliczne | Lokalizacja zabezpieczenia odgromowego | Miejsce odporne na wybuch | Pomiar poziomu | Sterowanie alarmem |
| Medium pomiarowe | Różne ciecze, gazy i opary kompatybilne ze stalą nierdzewną 316 lub 304 | ||||||
| Zakres pomiaru | Ciśnienie manometryczne 0,01 MPa~250 MPa, ciśnienie bezwzględne 0,1 MPa~250 MPa, podciśnienie 0~-0,1 MPa | ||||||
| Przeciążenie ciśnieniowe | 2 razy pełna skala lub 300 MPa (w zależności od tego, która wartość jest mniejsza) | ||||||
| Sygnał wyjściowy | 4-20mADC (system dwuprzewodowy); 0～5VDC, 0～10VDC (system trójprzewodowy)& nbsp; Modbus (RS232 lub RS485) | Wyjście przełączające | |||||
| Napięcie zasilania | 9-36 VDC (system dwuprzewodowy), 24 ± 5 VDC (system trójprzewodowy) | ||||||
| Średnia temperatura | -30～+85℃ | ||||||
| Temperatura otoczenia | -20～+85℃ | ||||||
| Temperatura przechowywania | -40～+90℃ | ||||||
| Wilgotność względna | ≤95％(40℃) | ||||||
| Czas narastania | Do 90% pełnej skali w ≤ 5 milisekund | ||||||
| Dokładność | Poziom 0,5, 0,25 (w tym błędy kompleksowe, takie jak nieliniowość, powtarzalność i histereza) | ||||||
| Dryft temperatury | ≤± 0,05% FS/℃ (zakres temperatur -20~85 ℃, wliczając wpływ temperatury na zero i zakres) | ||||||
| Zakres kompensacji temperatury | 0–70℃ | ||||||
| Stabilność | Typowo: ± 0,1% FS/rok; Maksymalnie: ± 0,2% FS/rok | ||||||
| Materiał styku dielektrycznego | Stal nierdzewna 304 lub 316 | ||||||
| Materiał obudowy | Stal nierdzewna 304 lub 316, w przypadku zastosowania typu przemysłowego, obudowa wykonana jest ze stopu aluminium malowanego natryskowo | ||||||
| Metoda instalacji | Instalacja gwintowana | ||||||
| Połączenie ciśnieniowe | M20x1,5, M12x1, G1/4, gwint zewnętrzny G1/2 itp. | ||||||

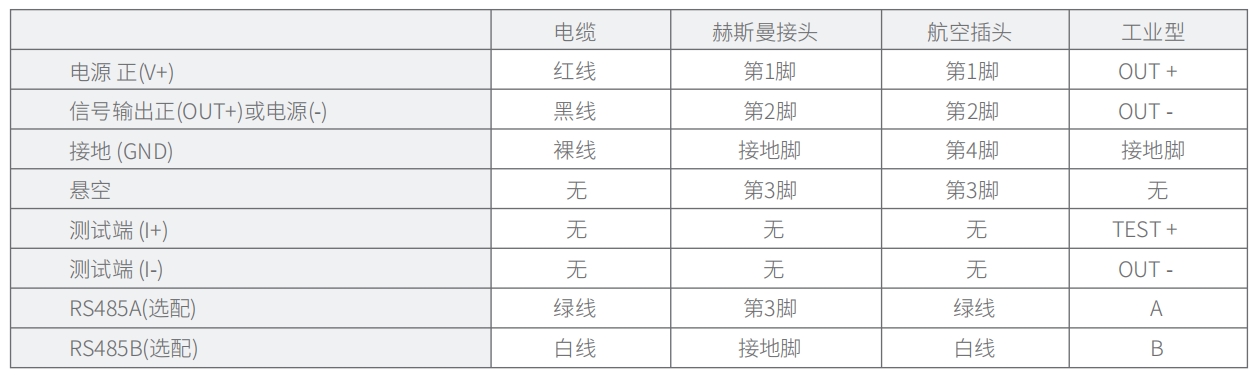

| Podłączenie elektryczne | Kabel ekranowany czterożyłowy, wtyczka lotnicza, złącze Hirschman itp. | ||||||
PODSTAWOWE PARAMETRY

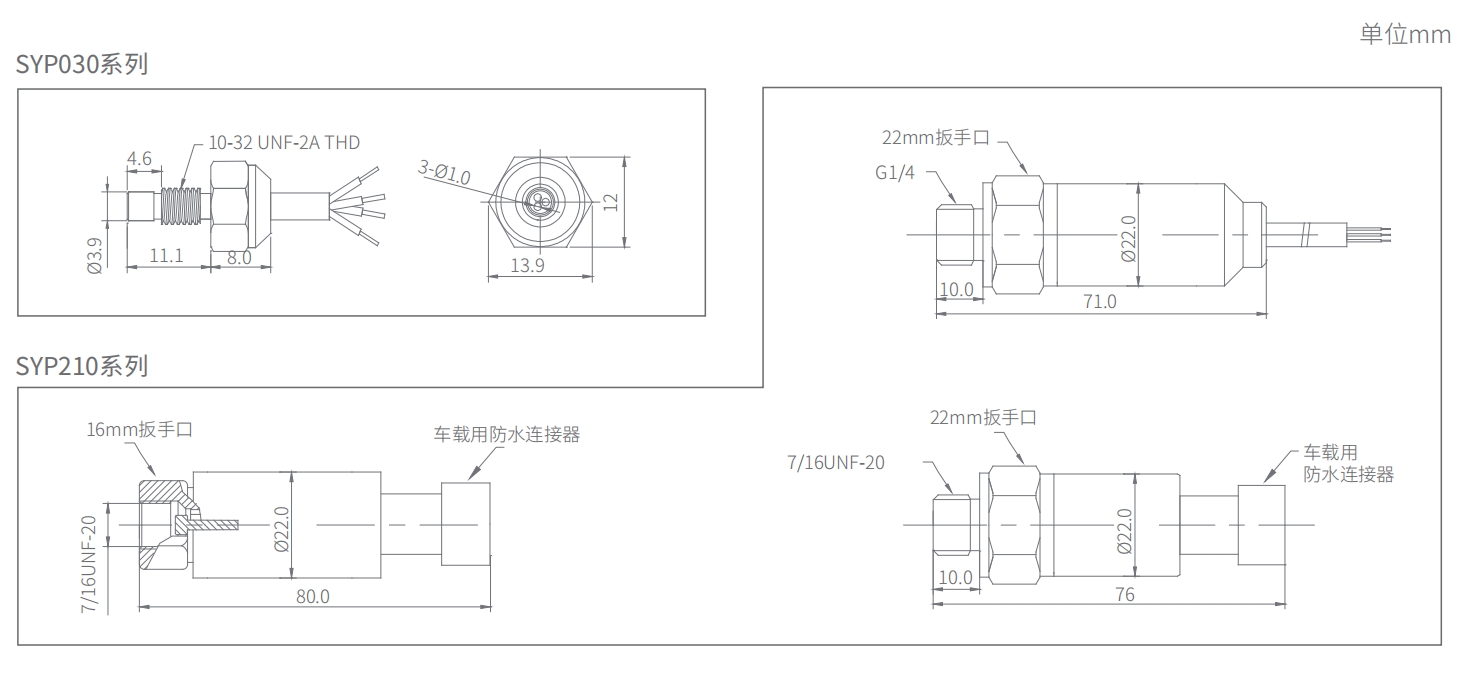

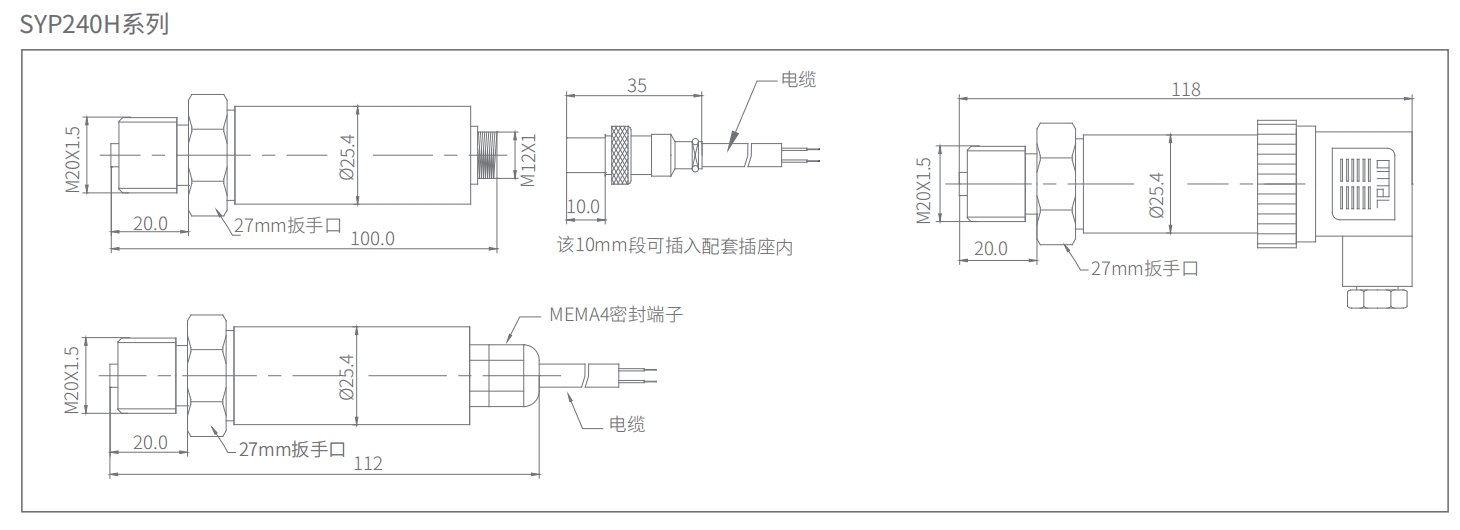

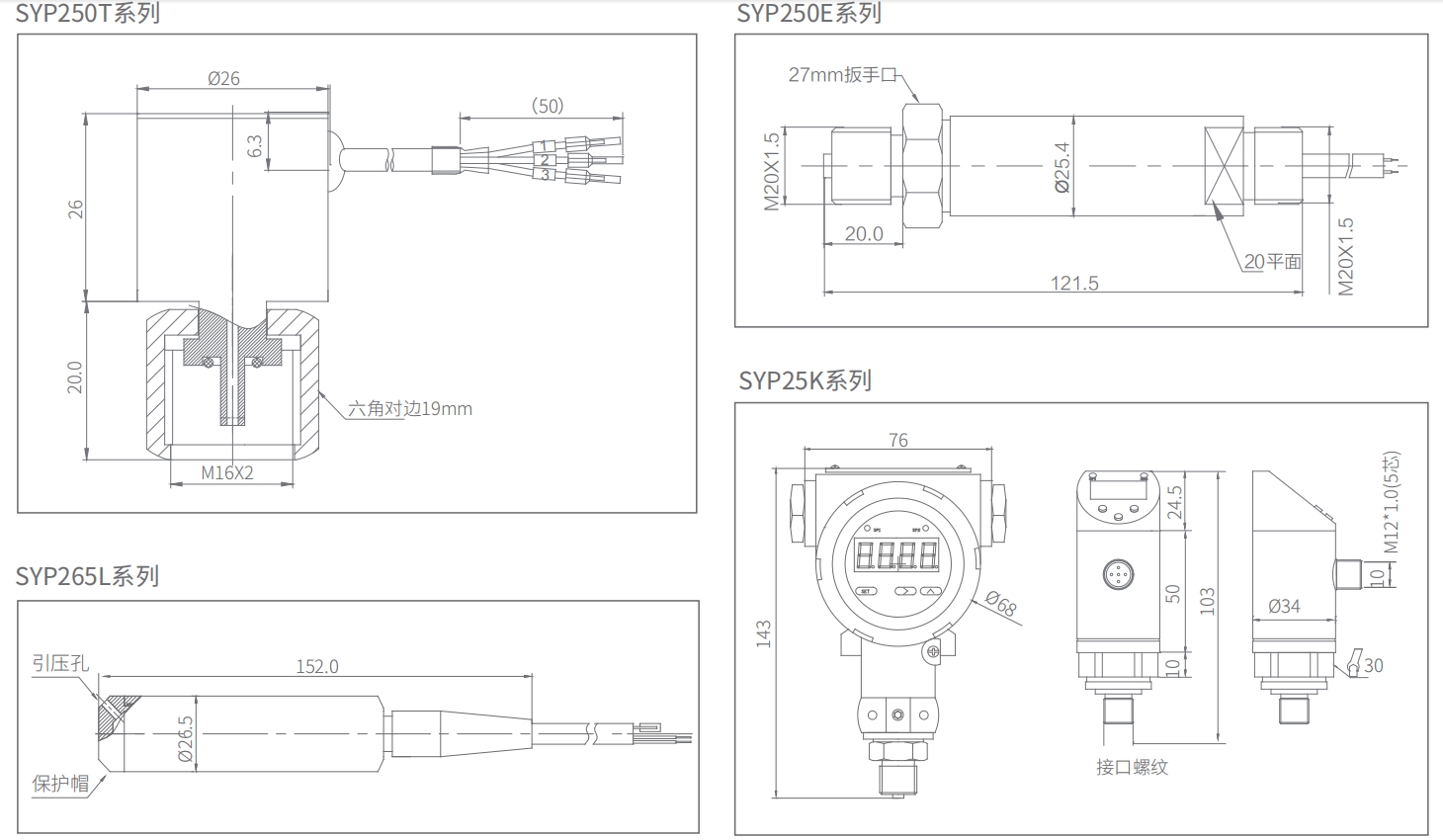

WYMIARY
